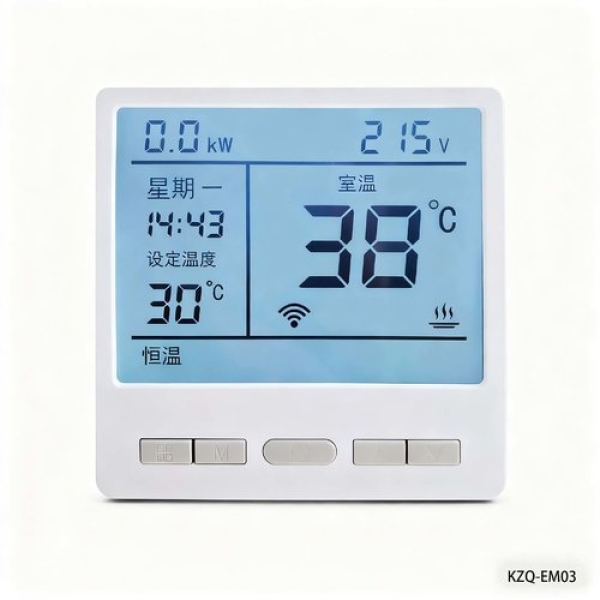

KZQ-EM03 系  列  温  控  器 使  用  手  册

尊敬的客户，首先感谢您选用本公司产品。

◆在您安装和使用前请仔细阅读本说明书，从而保 证您的正确安装和使用。

◆按规定的额定电流使用，严禁超载。

◆严格执行电工标准、准确按照温控器底壳上的接 线图接线。

一、使用环境

1、本产品电子集成度高，禁止在潮涅或温度高于 本机功耗：有功功耗<2W

◆电源电压：AC220V±20%50Hz

◆额定电流：25A

◆额定功率：4500w

◆屏幕尺寸：75'56mm

◆外形尺寸：86*86*39mm

◆安装孔距：60mm

四、型号分类

1、连续加热保护功能；当加热设备长时间连续 工作时，温控器会强行切断加热设备电源20分钟

(此时屏幕的“保护”显示字样),防止加热设备

连续长时间工作不停，达到延长加热设备使用寿命

50℃的环境下使用。

2、如使用外置传感器请将其穿入埋线管中，放置于 需要测温的地点，切勿将传盛器直接接触水泥砂浆。

二、功能特点

◆大屏幕液晶显示，美观大方

◆四种工作模式：“恒温”、“日编程”、“周编 程”、“防冻”

◆每日1-8个时段编程，灵活方便

◆内置低温防冻功能(出厂默认关闭)

◆键盘锁定功能

◆掉电时钟保持功能 的目的(此项功能默认关闭，可定制)。

2、低温防冻功能：在通电关机状态下，当温控  器所测量的环境温度低于预置的防冻温度时(出厂默 认关闭此项功能，可定制),温控器白动开机，并按  预设防冻温度值工作，当环境温度升到高于防冻温  度后，温控器恢复到关机状态。

3、过热保护功能(双温双控型温控器);当外 探头测量的温度高于过热保护温度时(出厂默认 50℃,可定制),温控器强制切断加热设备。

◆连续加热保护(出厂默认关闭)和过热保护功能

◆瞬时功率显示、功率统计、超压保护、一键节能 功能

◆温控器编码功能(0-F)

三、技术指标

◆温度设定范围：5~85℃

◆温度测量范围：-9~97℃

◆温控精度：±1℃

◆防冻温度：默认关闭(可定制)

◆过热保护温度：50℃(可定制)

◆温控容差： -2C(可定制】

◆输出方式：继电器 五、按键操作

1、开关机：按键【】，可开启和关闭温控器。

2、调整时间：按住【设置】键3秒，温控器进

入时间调整界面；星期闪烁，按【▲】和【V】键调 整星期；再按【设置】键，时间的小时位闪烁，按  【▲】和【V】键调整小时；再按【设置】键，时间 的分钟位闪烁，按【▲】和【V】键调整分钟；再按 【设置】键，单机编码闪烁，按【▲】和【V】键调

整；再按【设置】键，循环调整星期。按【】键， 确认退出调整(无操作20秒后，自动确认退出)。

3、调整模式：按【M】键，进入模式调整状 态，按【M】健，温控器在“恒温”、“日计 划”、“周计划”、“防冻”四种模式之间切换。

4、查询外探头温度：在开机状态下，同时按住 【▲】和【 V】键，测量温度栏将闪烁显示外探头温 座，松开【▲]和【 V】键后恢复正常工作状态。

5、按键锁定：在开机状态下，按住【】健5秒 钟，屏幕上将显示“锁定”图标，即按健锁定。此时 只能进行开关机，无法进行其它设置。在按健锁定状

态下，再次按住【】键5秒钟即可解除锁定，屏幕上 的“锁定”图标消失。

六 、温度设定和时段编程

1、恒温模式：用户自由设定一个温度，温控器始 终按照这个温度运行。恒温模式下，按【▲】和【V】  键调整设定温度。

2、日计划模式：用户将一天的时间分段[最多为 8个时间段),每个时间段可以分别设定温度，温控器 始终按照这一天的设置工作。日计划模式下，按【设 置】键，进入日计划设定状态，这时温控器时间栏显 示00:00,室内温度个位显示1时段，按【▲】和【V】

键设定第一时间段的温度。再按【设置】键，屏幕时 间栏闪烁，室内温度个位显示2时段，按【▲】和【V]  键设定第二时段的开始时间(即第一时段的结束时 间),再次按【设置】键，屏幕温度栏闪烁，按 I▲】 和【V】 键设定第二时段的温度。用户可以按照  上述方法依次调整其它时段(下调到设定温度栏显示 OF 表示该时段关机不加热】。

3、周计划模式：用户将一周分为7天，每天时间 分段(最多为8个时间段),每个时间段可以分别设定 温度，温控器始终按照这一周的工作方式工作。周计 划模式下，按【设置】键，星期栏闪烁，按▲】和

【7】键选择星期(此时按【模式】键可多选),再按 【设置】键，这时温控器时间显示00:00,按【▲】和 【V】 键设定第一时间段的温度。设置后，再次按【设 置】键，屏墓时间栏闪烁，用户可以通过【▲】和 【V]键设定第二时段的开始时间(即第一时段的结束  时间),再按【设置】健，屏幕温度栏闪烁，按【▲】和 【V】 键设定第二时段的温度。用户可以按照上述方法依  次调整这一天的时问段和温度。当这一天24小时设置完成 后，按【设置】键，温控器再次显示星期，用户可以选择 其它星期，按【设置】键继续设定下一天的时间段和 温度。

4、防冻模式：低温运行模式，当用户外出体假

时，可调整至防冻模式。防冻模式只允许使用，不允 许调整(如需调整请与经销商联系),防冻模式出厂 时默认设定温度为5℃。

七、功率统计

 温控器在关机状态下长按【】+【V】键屏幕显示用电量，单位为kwh

温控器在开机状态下长按【】+【V】键清除用电量统计，屏幕形式“——”表示清除成功。

八、wifi连接

温控器小程序快速连接

① 连接前的准备

手机打开微信扫描小程序码或直接微信搜索“暖家温控”进入小程序的登录界面。（首次使用通过手机号注册并登录成功后，手机提前开启蓝牙并保持当前处于wifi网络（*仅支持2.4g频段路由信道）。

温控器在配置网络前，首先需要重置wifi设置：关机状态同时按住“升温”和“降温”键，屏幕出现“- -”后松手，待温控器屏显处于开机界面且“wifi”图标闪烁后，打开“暖家温控”小程序准备连接。

② 连接设备

点击右上角“+” - “搜索设备” - 填写wifi密码（如需同时连接8台，则“连接设备数”填写8） - “搜索设备” - 点击“+” - 填写设备名称或直接跳过。

PS:此时可直接返回“设备列表”或“进入设备” ，如需继续连接其它设备，将所需连接的温控器重置wifi后，点击“继续连接”，无需再次输入密码可直接进行搜索。

如需多部手机控制同一台温控设备，只需点击控制面板右上角“菜单栏”点击“分享”后显示二维码，用另外一部手机打开提前注册并登录成功的“暖家温控”小程序，点击右上角“+”- 扫一扫 - 扫描分享二维码即可连接成功。

九、安装

该系列暗装型温控墨，需嵌入墙体86盒内。

1、用一字螺丝刀斜插底壳下面的两个卡扣，将面 壳和底壳分开。

2、按照温控器底壳上的接线示意图连接温控器与 电源和负载之间的引线。

3、使用2个4*25自攻钉将温控器底壳固定在墙体 的86盒上。

4、将面壳扣在底壳上，稍用力按压，直到将面壳 和底亮卡住。

十、故障初步诊断

故障显示类型 故障初步诊断

温度栏显示2N 外探头短路

温度栏显示2F 外探头断路

温度栏显示1N 内探头短路

温度栏显示1F 内探头断路

屏幕中显示“保护”字样 过热保护

加热时常保护 超压保护
